• 熒光式光纖測溫和拉曼散射光纖測溫是兩種完全不同的光纖測溫技術路線，適用場景幾乎沒有重疊
• 最核心的區別在于：熒光式是點式測溫，精度高、響應快；拉曼散射是分布式測溫，覆蓋范圍廣但單點精度相對較低
• 兩者不是競爭關系，而是互補技術，在大型電力設施中往往同時部署
• 搞清楚兩者的區別，是光纖測溫系統選型中避免走彎路的第一步

一、兩種技術的測溫原理對比

兩者都利用光與物質相互作用的物理現象來測量溫度，但具體機理完全不同。

1. 熒光式光纖測溫的工作原理

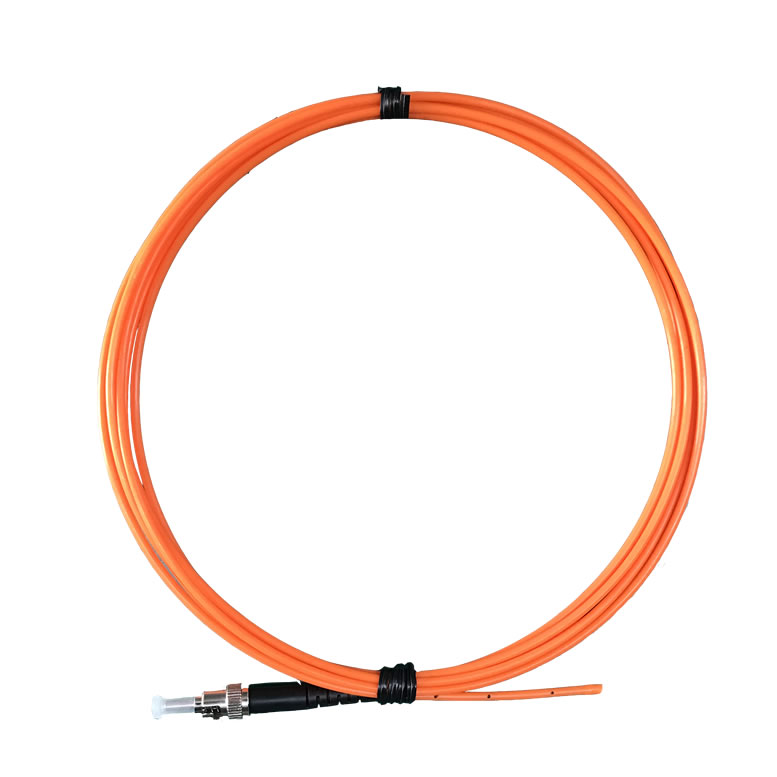

熒光式光纖測溫利用熒光余輝衰減原理。激光脈沖激發探頭末端的熒光材料后，熒光信號的衰減時間與探頭所在位置的溫度嚴格對應，溫度越高衰減越快。主機通過精確測量衰減時間換算出溫度值。

測溫位置固定在探頭所在點，是典型的點式測溫技術。

2. 拉曼散射光纖測溫的工作原理

拉曼散射光纖測溫利用光在光纖中傳播時產生的拉曼散射效應。激光脈沖在普通光纖中傳播，沿途每一個位置都會產生散射光，其中反斯托克斯拉曼散射光的強度與該位置的溫度成正比。主機通過分析不同時刻返回的散射光強度，結合光在光纖中的傳播速度，計算出沿整根光纖每一點的溫度分布。

測溫覆蓋整根光纖的沿線全程，是典型的分布式測溫技術。

二、適用場景的根本差異

技術原理的不同，直接決定了兩者各自擅長和不擅長的應用場景。

1. 熒光式光纖測溫的優勢場景

熒光式適合需要精確監測特定關鍵點溫度的場合，尤其是高壓帶電環境中的內部熱點。

變壓器繞組熱點監測是最典型的應用。繞組內部只有幾個關鍵熱點位置需要監測，但這些位置處于高壓油浸環境中，需要探頭具備完全絕緣和耐油浸泡的能力。熒光式探頭天然絕緣，可以直接內置于繞組層間，精確采集熱點溫度。

GIS設備觸頭測溫同樣是熒光式的核心場景。密閉腔體內只需監測幾個觸頭位置，對單點精度要求高，響應速度要求快，熒光式完全滿足。

高壓開關柜觸頭和母排測溫，需要在強電磁干擾環境中穩定工作，熒光式天然免疫電磁干擾的特性是最重要的優勢。

2. 拉曼散射光纖測溫的優勢場景

拉曼散射適合需要沿線連續監測、覆蓋范圍大、具體發熱位置事先未知的場合。

電力電纜隧道是最典型的應用場景。隧道長度可達數公里甚至數十公里，沿線任何位置都可能發生過熱，事先無法確定熱點會出現在哪里。拉曼散射光纖沿電纜全程鋪設，實現從頭到尾的連續溫度分布監測，任何位置的異常都不會被遺漏。

石油天然氣管道泄漏監測同樣依賴?yán)⑸涞姆植际侥芰ΑＰ孤┪恢貌还潭?，只有全線連續監測才能實現精準定位。

綜合管廊、鐵路隧道、大壩滲漏監測等需要大范圍線狀覆蓋的場合，都是拉曼散射光纖測溫的主場。

三、關鍵性能指標的詳細對比

1. 測溫精度與穩定性

拉曼散射的精度隨光纖長度增加而下降，在長距離測量的末端位置，實際精度可能低于標稱值。熒光式的精度不受距離影響，每個探頭的測量精度獨立保證。

2. 系統復雜度與安裝成本

熒光式系統的主要成本在于探頭本身和主機。探頭需要專門設計和制造，單價較高，但每根光纖只需要一個探頭，系統結構相對簡單。

拉曼散射系統的主要成本在于解調主機，傳感光纖使用普通通信光纖即可，單位長度的傳感成本較低。對于需要覆蓋大范圍的項目，拉曼散射方案的單位覆蓋面積成本明顯優于熒光式。

3. 響應速度

熒光式光纖測溫的響應速度通常在秒級，溫度變化后幾秒內即可更新讀數，適合需要快速捕捉溫度突變的場合。

拉曼散射光纖測溫的響應速度通常在分鐘級，需要對全線進行一次完整的掃描才能更新溫度分布圖，不適合對響應速度要求極高的場合。

四、兩種技術在同一項目中的組合使用

大型電力設施往往同時部署兩種測溫技術，各司其職，共同構成完整的溫度監測體系。

以220kV變電站為例，典型的組合方案如下。

主變壓器繞組和GIS觸頭等關鍵設備內部的熱點監測，部署熒光式光纖測溫系統，實現關鍵點的高精度實時在線監測。

變電站電纜夾層和出線電纜隧道的全線溫度監測，鋪設拉曼散射分布式光纖，覆蓋從變電站到用戶側的完整電纜路徑，確保任何位置的電纜過熱都能被及時發現并精準定位。

兩套系統的數據統一接入變電站綜合監控平臺，形成覆蓋關鍵熱點和大范圍線路的完整溫度監測網絡。

五、選型決策的判斷邏輯

面對具體項目，可以通過以下問題快速判斷應選擇哪種技術。

六、常見問題

Q：拉曼散射光纖測溫能用在變壓器繞組內部嗎？

A：不能。拉曼散射使用的是普通傳輸光纖，沒有專門的感溫探頭，無法實現對特定位置的精確接觸式測量。更重要的是，普通傳輸光纖沒有針對變壓器油浸高壓環境的特殊封裝，直接用于變壓器內部既不安全也無法滿足絕緣要求。變壓器繞組內部熱點監測只能選擇熒光式光纖測溫。

Q：熒光式光纖測溫能覆蓋幾公里長的電纜隧道嗎？

A：技術上可以通過增加探頭數量和主機通道數來覆蓋長距離線路，但每個探頭只測量一個固定位置，兩個探頭之間的區域沒有監測覆蓋。隧道中發熱位置不固定，如果探頭之間距離過大，熱點可能出現在兩個探頭之間而無法被發現。長距離連續覆蓋的場合，拉曼散射分布式測溫才是正確的技術選擇。

Q：兩種技術的系統能共用同一套監控軟件平臺嗎？

A：可以。兩種系統均支持標準通信協議輸出，可以將各自的溫度數據統一接入同一套監控平臺。部分廠商提供同時支持點式熒光測溫和分布式拉曼測溫?cái)?shù)據接入的綜合監控軟件，實現統一界面管理。

Q：預算有限的情況下，優先選哪種？

A：取決于項目的核心風險點在哪里。如果最大的風險是變壓器繞組或GIS內部熱點，優先部署熒光式；如果最大的風險是長距離電纜線路的不明位置過熱，優先部署拉曼散射分布式系統。兩種技術解決的是不同維度的問題，不存在通用的優先級排序。
